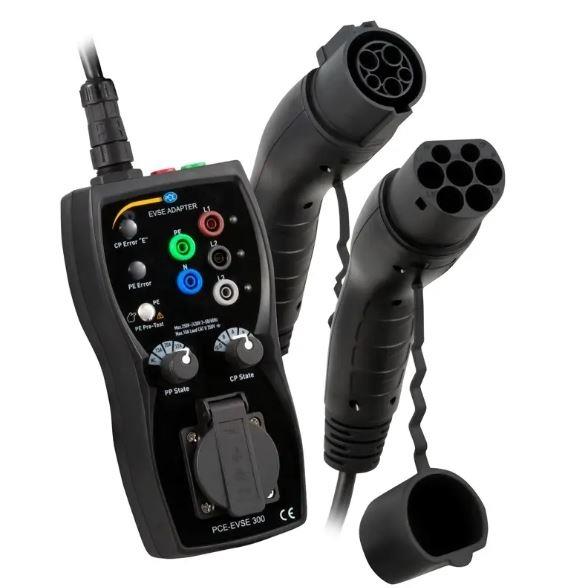

Tip 1 ve 2 prizli EVSE adaptör / PP ve CP simülasyonu / Schuko soket bağlantısı /
Laboratuvar prizleri ile bağlantıların doğrudan kabulü
Elektromobilite giderek daha önemli bir rol oynamaktadır. Burada önemli bir nokta da elektrikli araçların şarj istasyonlarıdır. Sabit şarj istasyonlarının işlevini, koruyucu cihazlarını ve yalıtımını kontrol etmek için özel ölçüm cihazları gerekir. Çoğu zaman, gerekli ölçümleri yapmak için ölçüm cihazları mevcuttur. Ölçüm cihazının şarj istasyonuna bağlanabilmesi için ise bir adaptör gereklidir.
Elektrikli araç şarj istasyonu test cihazı, bu uygulama için özel olarak tasarlanmıştır ve pek çok fonksiyonu bulunur. Şarj istasyonundaki tüm hatlar laboratuvar prizleri aracılığıyla teker teker çıkar. Böylece, tüm hatlara elektrikli araç şarj istasyonu test cihazı ile erişilebilir. Bu da şarj istasyonunun elektrikli araç şarj istasyonu test cihazı yardımıyla yalıtım açısından kontrol edilmesini sağlar. Elektrikli araç şarj istasyonu test cihazında Schuko bağlantısı bulunur. RCD test cihazı, kaçak akım cihazını kontrol etmek için kullanılabilir.
Şarj kablosunda elektrikli bir aracın şarjı için güç kablolarının yanı sıra iki arayüz de bulunur. CP hattı (Kontrol Pilotu) aracılığıyla şarj istasyonu ve elektrikli araç arasında iletişim kurularak aracın mevcut durumu bildirilir. PP kablosu (Haberleşme Prizi), bağlı şarj kablosu ve şarj istasyonu arasındaki iletişim için kullanılır. Böylece, şarj kablosu ile şarj istasyonunda kaç amperle şarj edileceği belirlenebilir. Elektrikli araç şarj istasyonu test cihazı, bu iki fonksiyonu test etmek için uygun simülatörlerle donatılmıştır.
