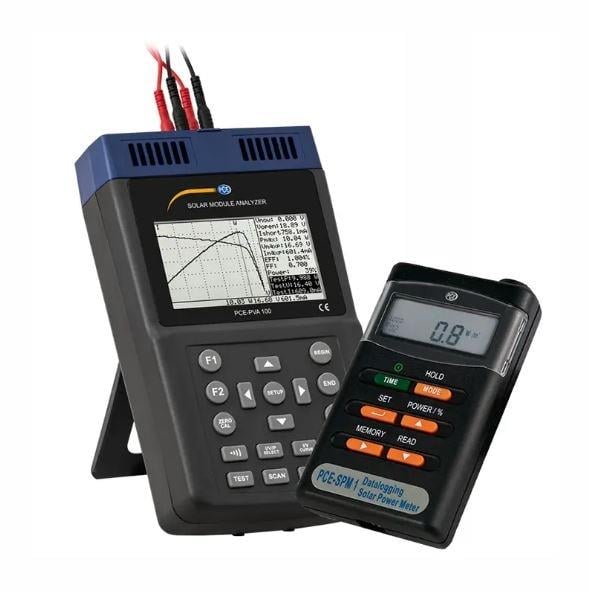

Güneş Paneli Test Cihazı PCE-PVA 100
0 … 12 A DC ölçüm aralığı / USB arayüzü / 100 karakteristik eğri kaydı / 4.8 inç LCD ekran /
Yaklaşık 400 ölçümlük pil ömrü / Opsiyonel ISO kalibrasyon sertifikası
Güneş paneli test cihazı PCE-PVA 100, güneş pillerini karakteristik eğrileri açısından incelemek için yararlı bir araçtır. 0 … 60V voltaj aralığı ve 0 … 12A DC akım aralığı ile cihaz çok sayıda güneş panelini kapsar. Belirlenen karakteristik eğriler, cihazın depolama kapasitesi 100 ölçüm olan hafızasında kaydedilir. Sonrasında ölçüm değerleri, ilgili yazılım ile bilgisayarda okunabilir ve daha fazla işlenebilir. Güneş paneli test cihazının tamamen yazılım aracılığıyla çalışması da mümkündür.
Cihazın güneş panelinin karakteristiğini belirlemek için iki farklı ölçüm fonksiyonu bulunur. Otomatik modda karakteristik eğri, cihazdaki otomatik parametreler ile oluşturulur. Bu sayede kullanıcıya güneş panelinin durumuna ilişkin ilk izlenim sağlanır. Manuel modda akımın başlangıç ve son değeri ayarlanabilir. Güneş panelinin alanı ve gelen radyasyonun gücü W/m2 olarak kaydedildiğinde güneş paneli test cihazı güneş pilinin verimliliği ve dolum faktörünü hesaplayabilir. Başka bir ölçüm fonksiyonu da tek nokta ölçümüdür. Cihaz ile belirli akım kontrol edilebilir.
Cihazın karakteristik eğrilerin ve tüm ölçüm değerlerinin aynı anda okunmasını sağlayan 4.8 inç LCD ekranı bulunur. Karakteristik eğriyi daha iyi bir şekilde analiz etmek için her bir ölçüm noktasına yaklaşılabilir. X ve Y ekseninin farklı incelemesi için bir tuşa basılarak akım, voltaj ve güç arasında seçim yapılabilir.
Güneş paneli test cihazı, pek çok farklı fonksiyonu sayesinde güneş panellerinin etkinliğini incelemek için idealdir. Bu nedenle, güneş panellerinin geliştirilmesi için fotovoltaik sistemlerde ve araştırma tesislerinde kullanılır. PCE-PVA 100 için opsiyonel ISO kalibrasyon sertifikası mevcuttur.
Güneş Paneli Ölçüm Cihazı PCE- SPM 1
Entegre sensörlü / Güneş enerjisi santrallerinin enerji verimini belirleme /
Yeni tesislerin kurulumu için konum bulma
Güneş paneli ölçüm cihazı PCE-SPM 1, enerji sistemleri mühendisleri, mimarlar vb. için uygun olan taşınabilir cihazdır. Cihaz ile güneş enerjisi belirlenebilir. Bu da fotovoltaik sistemin gücüne ilişkin bir açıklama yapılmasını mümkün kılar. Işık yoğunluğu ölçümü, monokristal silisyum güneş pili aracılığıyla gerçekleştirilir. Cihaza entegre edilen işlemci, solar simulatörde her bir cihazın kalibrasyonundan sonra hassasiyeti korumak için otomatik düzeltme sağlar. En önemli parametre olan P tot (en W/m²) doğrudan ekranda okunabilir.
Dahili hafızada kaydedilen ölçüm değerleri (32.000 ölçüm değeri), yazılım ve seri bağlantı noktası aracılığıyla bilgisayara aktarılabilir. Güneş paneli ölçüm cihazı, dış mekanda da kullanılabilir ve hava koşullarına dayanıklı plastik bir gövdesi bulunur. Kompakt boyutları sayesinde tek elle rahatlıkla kullanılabilir.
1. Yerinde ölçüm
Güneş paneli ölçüm cihazı ile enerji ölçümü belirli bir konumda doğrudan yapılabilir. Bu ölçüm değerleri aynı zamanda panellerin ya da fotovoltaik sistemlerin verimliliğinin tespiti için de kullanılabilir.
2. Güneş panellerinin sıcaklık, enerji, voltaj ve akım simülasyonu
Dikkat: Bu, sadece sunduğumuz multimetre ile kombinasyon halinde mümkündür.
3. Uzun süreli ölçümler
Daha uzun süreler boyunca yapılacak ölçümler için cihaz, dahili bir veri kaydedici ile donatılmıştır.
Güneş ışını
Güneş paneli ölçüm cihazı, güneş radrasyonunu yani atmosfere yayılan güneş ışıması gibi ışımaları tamamen algılar. Güneş ışığının en büyük enerji kısmı, spektrumun görünür kızılötesi kısmında bulunur. Ultraviyole radrasyon ise atmosfer tarafından emilir. Güneş radrasyonu yıl boyunca çeşitlilik gösterir, güneş ışığı açısı yaz aylarında kıştan daha büyüktür ve daha dik düşer.
