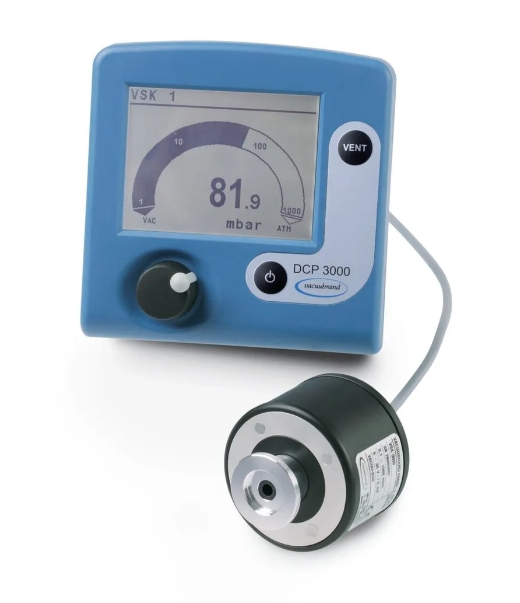

Vacuubrand DCP 3000 + VSK 3000 Vakum Görüntüleyici
Tam elektronik vakum ölçüm cihazı DCP 3000, mekanik sağlamlığı, ölçüm doğruluğu ve güvenilirliği ile hem çok yönlü hem de belirleyicidir. Büyük, aydınlatmalı ekran, kullanımı kolay bir döner kontrol aracılığıyla tüm bağlı sensörlerin ölçülen değer görüntüsünü sağlar. DCP 3000'e sekiz adede kadar vakum sensörü (her tip VSK 3000 / VACUU · VIEW ve VSP 3000 / VACUU · VIEW genişletilmiş) bağlanabilir. Ölçüm doğrudan uygulama üzerinde gerçekleştirilebilir. DCP 3000, bir bağıl basınç ölçümüne (referans sensör VSK 3000) ve ayrıca harici bir valf üzerindeki açma ve kapama noktalarını belirleyerek basınca bağlı anahtarlama noktalarında çalışmayı mümkün kılar. Vakum ölçüm cihazı, 32.000'e kadar ölçüm noktasına sahip bir veri kaydedici olarak da kullanılabilir. Veriler, seri arayüz (RS 232C) üzerinden okunur.
Seramik membran vakum sensörü VSK 3000, atmosferik basınçtan 0.1 mbar'a kadar olan ölçüm aralığı için uygundur. Gaz türünden bağımsız olarak ölçüm yapar ve kimyasal olarak oldukça dirençlidir, bu da ölçümün doğrudan proseste, mükemmel ölçüm doğruluğu ve yüksek uzun vadeli ve sıcaklık kararlılığı ile gerçekleştirilebileceği anlamına gelir. Lütfen alternatif ürünümüz olan VACUU · VIEW'e de dikkat edin.
Genel Özellikler
- Doğrudan sistem üzerinde ölçümler için harici vakum sensörlerini bağlamak için vakum ölçüm cihazı
- Esnek ve sekiz adede kadar sensörle genişletilebilir, dört tip VSK 3000 / VACUU · VIEW (Atm. - 0.1 mbar) ve VSP 3000 / VACUU · VIEW genişletilmiş (Atm. 10 -3 mbar'a kadar)
- Referans sensörleri (VSK 3000) ve 32000 ölçüm noktasına kadar (RS 232C) veri kayıt fonksiyonu ile bağıl basınç ölçümü
- Yüksek kimyasal dirençli alüminyum oksitten yapılmış kapasitif seramik diyaframlı vakum sensörü VSK 3000, gaz tipinden bağımsız mutlak basınç ölçümü
- Mükemmel ölçüm doğruluğu, sıcaklık ve uzun vadeli kararlılık
|
Teknik Özellikler
|
Birim
|
DCP 3000 + VSK 3000
|
|
Vakum sensörü
|
|
VSK 3000
|
|
Vakum sensörünün kablo uzunluğu
|
m
|
2
|
|
Üst ölçüm sınırı
|
mbar / torr
|
1080/810
|
|
Alt ölçüm sınırı
|
mbar / torr
|
0.1 / 0.1
|
|
Ölçüm prensibi
|
|
Seramik diyafram (alümina), kapasitif, gazdan bağımsız, mutlak basınç
|
|
Ölçüm doğruluğu
|
|
<+ - 1 mbar / hPa / torr / + - 1 hane (ayarlamadan sonra, sabit sıcaklık)
|
|
Sıcaklık katsayısı
|
|
<0,07 mbar / hPa / 0,05 torr / K
|
|
Ortam sıcaklığı aralığı (çalışma)
|
° C
|
10 - 40
|
|
Ortam sıcaklığı aralığı (saklama)
|
° C
|
-10 - 60
|
|
Maks. Alan sayısı ortam sıcaklığı sürekli çalışma / kısa süreler için
|
° C
|
40/80
|
|
Dış gövde malzemesi
|
|
İyi kimyasal dirence sahip sağlam plastik gövde
|
|
Koruma sınıfı
|
|
IP 20
|
|
Ön tarafın koruma sınıfı (ayrıca yerleşik versiyon)
|
|
IP 42
|
|
Maks. Alan sayısı VACUU · BUS ® için güç (24V DC)
|
|
4:00 ÖÖ
|
|
Harici güç kaynağının kablo uzunluğu
|
m
|
2
|
|
Arayüz
|
|
RS 232C
|
|
Boyutlar (U x G x Y)
|
mm
|
144 x 124 x 114
|
|
Ağırlık
|
kilogram
|
0.44
|
|
NRTL sertifikası
|
|
Kanada ve ABD
|
|
ATEX onayı
|
|
II 3 / - G IIC T3 X Dahili Atm. bir tek
|
]]>
