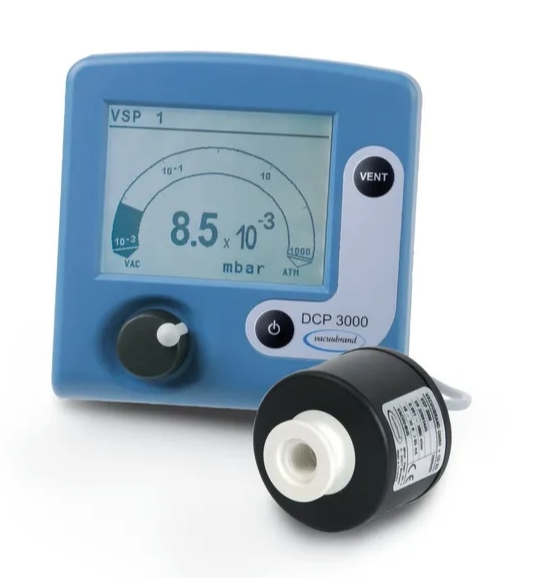

Vacuubrand DCP 3000 + VSP 3000 Vakum Görüntüleyici
Tam elektronik vakum ölçüm cihazı DCP 3000, mekanik sağlamlığı, ölçüm doğruluğu ve güvenilirliği ile hem çok yönlü hem de belirleyicidir. Büyük, aydınlatmalı ekran, kullanımı kolay bir döner kontrol aracılığıyla tüm bağlı sensörlerin ölçülen değer görüntüsünü sağlar. DCP 3000'e sekiz adede kadar vakum sensörü (her tip VSK 3000 / VACUU · VIEW ve VSP 3000 / VACUU · VIEW genişletilmiş) bağlanabilir. Ölçüm doğrudan uygulama üzerinde gerçekleştirilebilir. DCP 3000, bir bağıl basınç ölçümüne (referans sensör VSK 3000) ve ayrıca harici bir valf üzerindeki açma ve kapama noktalarını belirleyerek basınca bağlı anahtarlama noktalarında çalışmayı mümkün kılar. Vakum ölçüm cihazı, 32.000'e kadar ölçüm noktasına sahip bir veri kaydedici olarak da kullanılabilir. Veriler, seri arayüz (RS 232C) üzerinden okunur.
Vakum sensörü VSP 3000, atmosferik basınçtan 10 -3 mbar'a kadar geniş ölçüm aralığı için gaz termal iletkenlik (Pirani) prensibine dayanmaktadır. Kimyasal olarak dirençli plastik (PBT, PUR) ve seramikten yapılmış yapısı sayesinde, ince telli metal filamentlere sahip geleneksel Pirani sensörlerine kıyasla önemli ölçüde daha yüksek kimyasal direnç ve sağlamlık sunar. Lütfen alternatif ürünümüz olan VACUU · VIEW genişletilmiş olduğuna da dikkat edin.
Genel Özellikler
- Doğrudan sistem üzerinde ölçümler için harici vakum sensörlerini bağlamak için vakum ölçüm cihazı
- Esnek ve sekiz adede kadar sensörle genişletilebilir, dört tip VSK 3000 / VACUU · VIEW (Atm. - 0.1 mbar) ve VSP 3000 / VACUU · VIEW genişletilmiş (Atm. 10 -3 mbar'a kadar)
- Referans sensörleri (VSK 3000) ve 32000 ölçüm noktasına kadar (RS 232C) veri kayıt fonksiyonu ile bağıl basınç ölçümü
- Yüksek kimyasal dirence sahip sağlam plastik / seramik vakum sensörü VSP 3000
- Termal iletkenlik ölçüm prensibi sayesinde atmosferik basınçtan ince vakuma (10 -3 mbar) kadar geniş bir ölçüm aralığına sahip VSP 3000
|
Teknik Özellikler
|
Birim
|
DCP 3000 + VSP 3000
|
|
Vakum sensörü
|
|
VSP 3000
|
|
Vakum sensörünün kablo uzunluğu
|
m
|
2
|
|
Üst ölçüm sınırı
|
mbar / torr
|
1000/750
|
|
Alt ölçüm sınırı
|
mbar / torr
|
1 x 10-3 / 1 x 10-3
|
|
Ölçüm prensibi
|
|
Termal iletkenlik (Pirani), kimyasal olarak dirençli plastikler / seramikler
|
|
Ölçüm doğruluğu
|
|
0.01-5 mbar / hPa / torr aralığında belirtilen değerin + -% 15'i
|
|
Ortam sıcaklığı aralığı (çalışma)
|
° C
|
10 - 40
|
|
Ortam sıcaklığı aralığı (saklama)
|
° C
|
-10 - 60
|
|
Maks. Alan sayısı ortam sıcaklığı sürekli çalışma / kısa süreler için
|
° C
|
40/80
|
|
Dış gövde malzemesi
|
|
İyi kimyasal dirence sahip sağlam plastik gövde
|
|
Koruma sınıfı
|
|
IP 20
|
|
Ön tarafın koruma sınıfı (ayrıca yerleşik versiyon)
|
|
IP 42
|
|
Maks. Alan sayısı VACUU · BUS ® için güç (24V DC)
|
|
4 A
|
|
Harici güç kaynağının kablo uzunluğu
|
m
|
2
|
|
Arayüz
|
|
RS 232C
|
|
Boyutlar (U x G x Y)
|
mm
|
144 x 124 x 114
|
|
Ağırlık
|
kilogram
|
0.44
|
|
NRTL sertifikası
|
|
Kanada ve ABD
|
]]>
